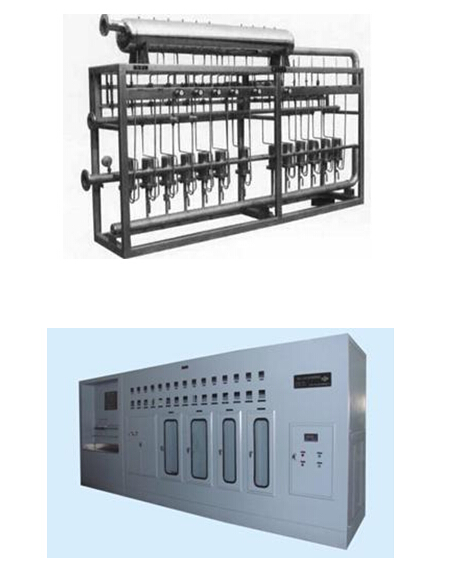

*概述

　　SQZ系列水汽取樣裝置用于火力發（熱）電系統對水和蒸汽進行集中連續取樣，并通過配套儀表和微機對樣品進行化學分析和監測，以
保證發電機組安全 、可靠運行，研制生產的裝置已廣泛應用于25MW、50MW、125MW、200MW、300MW、600MW機組上，深得用戶好評并達到等
級研制水平。其中三項主要零部件獲國家專利和一項聯合國技術信息促進系統中國國家分部頒發的“發明創新科技之星獎”。1996年6月由
電力部規劃設計總院組織在鄒縣發電廠現場，對裝置進行了部級專家評審。并于1997年獲得電力成套局和電力規劃院頒發的300MW機組的生
產許可證。2000年3月通過國家ISO9002質量體系認證。

*特點

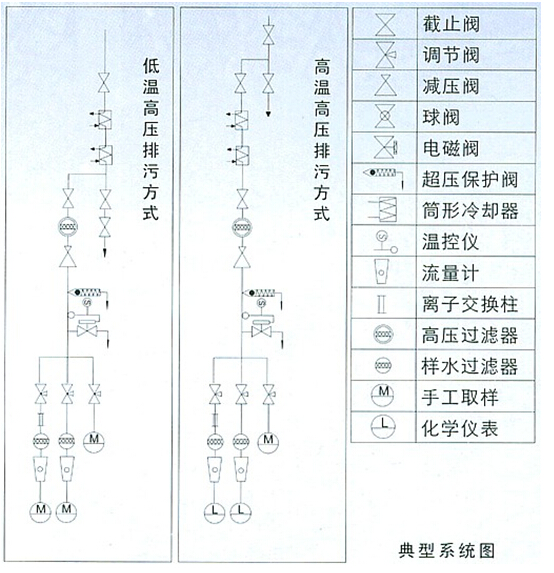

　　1、合理的系統設計----冷卻系統、減壓系統、保護系統、排污系統組成了裝置的核
心，保證了化學儀表安全可靠運行。

　　2、巧妙的結構----采用三座標框架結構，并獲國家專利的熱工架即濕盤，其X向按取樣點均勻布置，對應每個取樣點X向的Y-Z平面上，
按系統設計要求布置管路及零部件，使整個裝置結構緊湊、體積小、便于操作維護。

　　3、先進的零部件----獲國家專利冷卻器和減壓閥具有國內先進水平。

*性能參數

　　高壓管路系統工作壓力：≤32MPa
　　樣本出口溫度：冷卻水溫度+1.5℃
　　樣本出口流量：0～3500ml/min
　　樣本出口壓力：0.1～0.4MPa

*零部件

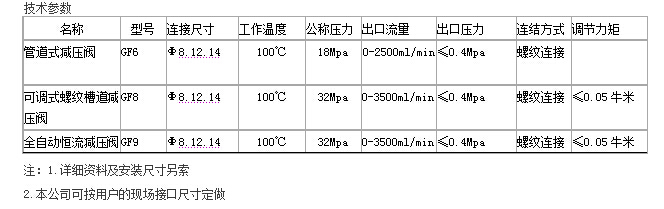

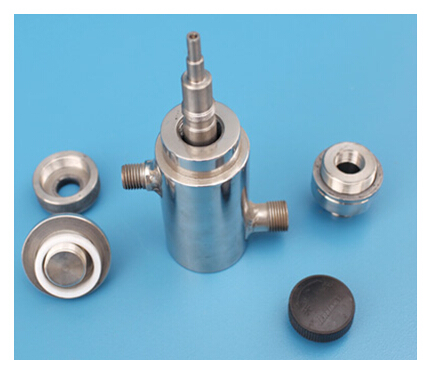

可調式螺紋槽道減壓閥


   專利號：ZL92 218861.0 、 ZL 201120277686.0

特點

1. 減壓閥的系列化是針對不同機組的要求而設計；管道式減壓閥結構簡單，適用于100MW及以下機組；可調式螺紋槽道減壓閥適用于100MW以
   上機組；全自動橫流減壓閥適用于調峰機組。
2. 可調式螺紋槽道減壓閥隨機逆時針旋轉調節手輪在720°范圍內可獲得0-3500ml/min的穩定流量。
3. 在3Mpa條件下可獲得50ml/min的啟動流量，滿足了各種機組多功能條件下的流量要求。
4. 大流量條件下工作十分穩定，沖刷性能好，安全性好，適用壽命長。

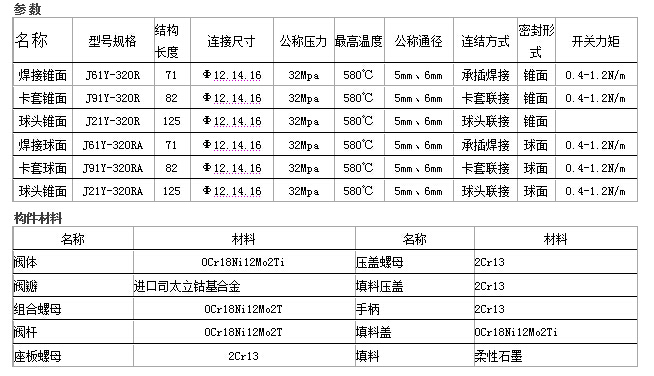

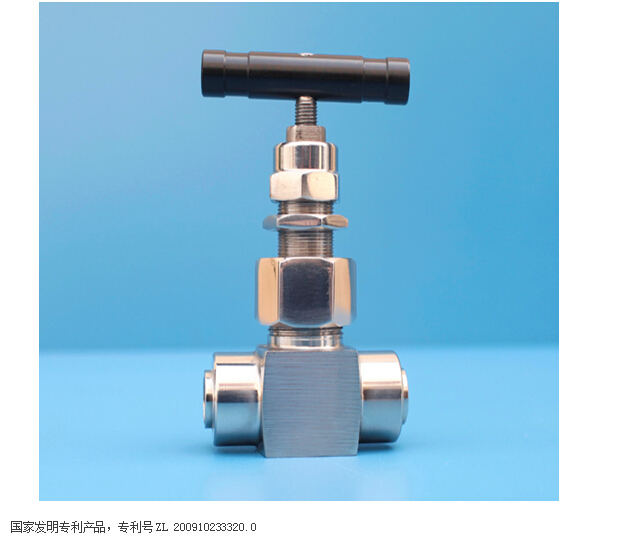

不銹鋼高溫高壓截止閥

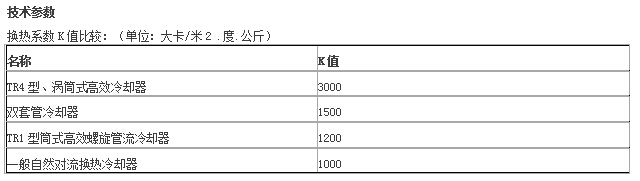

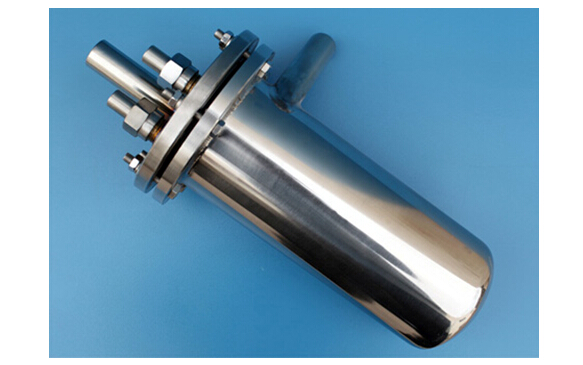

漩、渦筒式高效冷卻器

專利號：ZL00 220530.0

結構原理

    冷卻器由內螺旋管、外螺旋管組成。共同安裝在一個筒體內。外螺旋放在呈螺旋運行的冷卻水中進行熱交換；內螺旋管在呈渦流運動的
冷卻水中進行熱交換，兩種冷卻水巧妙地匹配在一只冷卻器中進行流動。

性能特點

    1. 采用雙筒內、外螺旋管的結構設計。在一個筒體內充分利用了冷卻空間。增加了熱交換面積。
    2. 冷卻器的溫度端差為1.5℃，十分理想
    3. 可采用任何冷卻水，內螺旋管完全可以分解取出，便于維修和清洗。
    4. TR4漩、渦筒式高效冷卻器冷卻效果特點好，可以一只替代二只冷卻器。

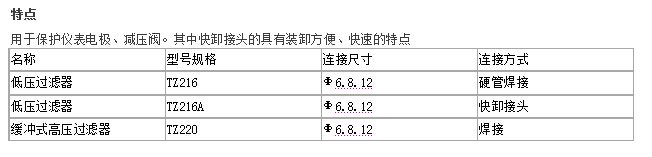

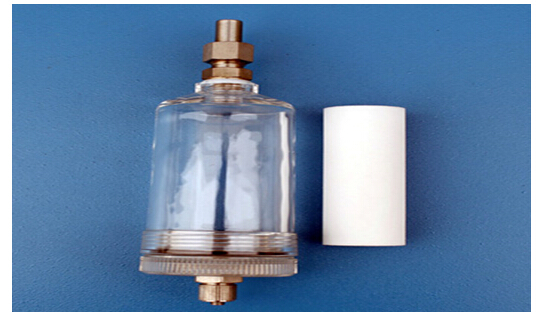

低壓過濾器

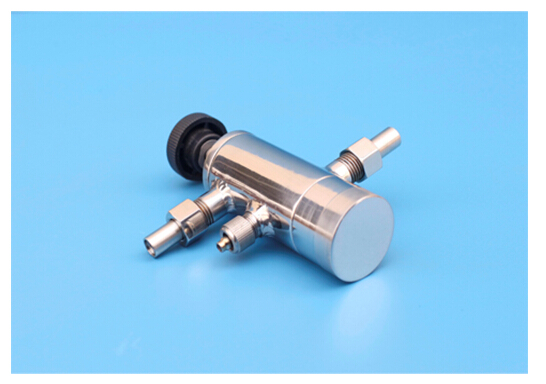

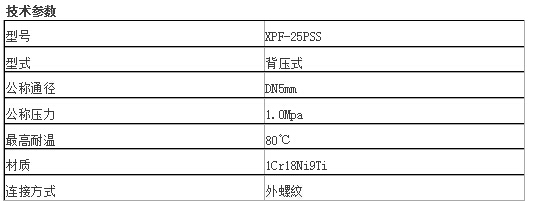

系統平衡穩流閥

國家發明專利產品，專利號：ZL2007 2 0037295.5

概述

    水汽取樣裝置的每路流量應符合表計和手工取樣的流量要求，特別對表計應達到一定的流量，而且不可斷流。我公司研制的系統平衡穩
流閥完全為要求量身定做，并已獲國家發明專利。 使用系統平衡穩流閥，告別了傳統的用針形閥調節手工樣水的時代 ，既滿足手工采樣的
流量，更維護了儀表采樣的流量，使用廠化學部門和熱工部門都可順利地完成取樣工作，以獨到的設計理念，有效地保護了因表計流量過少
而導致的讀數不準，更避免了因斷流而造成的電極損壞事故。

    系統平衡穩流閥，由本公司在2006年研發成功，在專用實驗臺上經歷試驗和研究，2007年開始在多家電廠推廣試用，獲得廣發好評。

工作原理

    當樣水入口處經微型針閥調節至規定流量，經閥體通入平衡腔，再通過調節手輪可取樣和排污，以保證該路流量穩定。這樣取樣人員不
論將穩流發全開或關小時流量始終為500ml/min左右，此時不影響化學表計流量，達到了該系統流量平衡的目的。

本系統平衡穩流閥優點：

   （1） 保證每路取樣系統中流量平衡，達到安全可靠運行。
   （2） 結構緊湊，將各功能合并呈一體化。
   （3） 使用維護方便。
   （4） 可防止無關人員隨意變更手工取樣的流量。
